結合蒸發冷卻技術、節能環保

風機電機采用優化設計、噪音低、效率高

安裝快捷方便

波紋型調節風閥，調節靈活

可與制冷主機聯機或獨立運行

蒸發芯體去除室外空氣塵粒效率高

冷熱水盤管、國際水平設計

超低漏風率，氣密性好

高強度雙層面板箱體、保溫耐用

機組構成

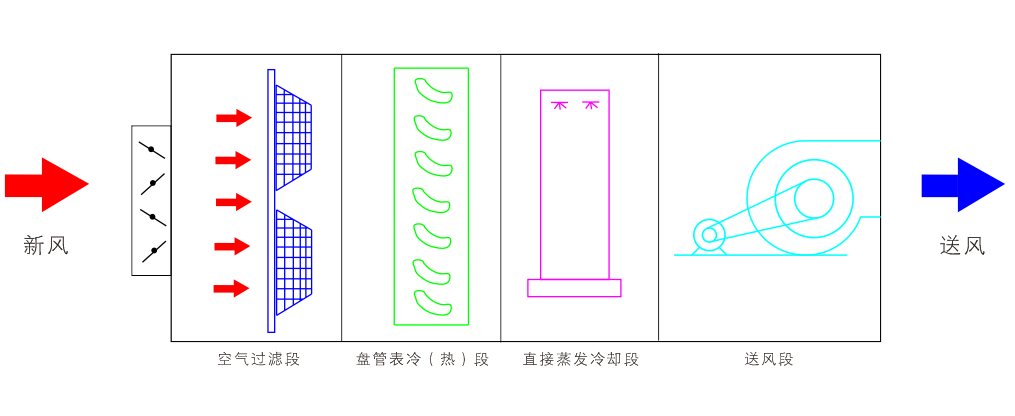

根據使用場合功能需求和地區氣候的不同，澳藍AZK系列直接蒸發冷卻組合式空調機組可實現靈活組配，具體可由新風段、過濾段、表冷段、加熱段、直接蒸發冷卻段、送風段等多種功能段組成，可實現空氣過濾、冷卻、加熱、加濕等功能。典型機型構成見下圖所示。

直接蒸發冷卻組合式空調機組

工作原理

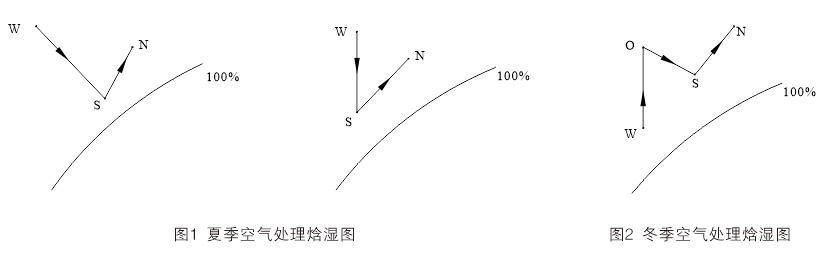

當室外空氣狀態點W在室內點N的左邊時，即室外空氣含濕量小于室內空氣含濕量，可采用直接蒸發冷卻處理或盤管冷卻滿足空調要求。所開啟的功能段可分兩種情況：直接蒸發冷卻段或表冷器段，對應的焓濕圖見圖1。

直接蒸發冷卻組合式空調機組

當室外空氣狀態點焓值小于冬季送風狀態點的焓值，室外空氣含濕量小于送風狀態含濕量時，采用加熱管預熱加直接蒸發冷卻處理滿足空調要求。如圖2所示，所開啟功能段為：加熱盤管段+直接蒸發冷卻段。

常用機組快速選型表

型號	送風量（m3/h）	斷面尺寸		風量（m3/h）				風機葉輪直徑	風機性能
		高（不含底座）	寬	迎面風速（m3/h）					大風機全壓（Pa）	大電機功率（kW）
		高（不含底座）	寬	2.25	2.50	2.75	3.00		大風機全壓（Pa）	大電機功率（kW）
AZK30	30000	2500	2250	24705	27450	30195	32940	630	2000	30
AZK50	50000	2625	3125	41148	45720	50292	54864	800	2000	45
AZK80	80000	3000	3750	64476	71640	78804	85968	1000	2000	75
AZK100	100000	3250	4000	85131	94590	104049	113508	1250	2000	90

注：1、風機功率可根據客戶要求的機外余壓來定；

2、更多機型請與澳藍（福建）實業有限公司聯系。

常用機組性能參數表

1 制冷新風工況

型號	送風量（m3/h）	冷水盤管						直接蒸發冷卻顯熱制冷量（kW）	耗水量（kg/h）	噪音（（dB）A）
		2排管		4排管		6排管
		全冷量（kW）	水流量（L/s）	全冷量（kW）	水流量（L/s）	全冷量（kW）	水流量（L/s）
AZK30	30000	237	11.3	379	18.1	505	24.1	143.9	70.9	≤85
AZK50	50000	404	19.3	698	33.3	851	40.6	239.9	118.2	≤85
AZK80	80000	674	32.2	1067	50.9	1376	65.7	383.8	189.1	≤90
AZK100	100000	878	41.9	1387	66.2	1729	82.5	479.8	236.3	≤90

注： 1、直接蒸發冷卻新風工況：干球溫度tg=38℃，濕球溫度ts=23℃,出風溫度24℃，濕球效率為95%；

2、冷水盤管制冷新風工況：干球溫度tg=35℃，濕球溫度ts=28℃；冷水盤管進水溫度7℃，出水12℃；

2 加熱加濕新風工況

型號	送風量（m3/h）	回風工況				新風工況
		2排管		4排管		2排管		4排管
		制熱量（kW）	水流量（L/s）	制熱量（kW）	水流量（L/s）	制熱量（kW）	水流量（L/s）	制熱量（kW）	水流量（L/s）
AZK30	30000	191	4.55	284	6.77	301	7.17	458	10.93
AZK50	50000	321	7.65	476	11.35	509	12.15	748	17.84
AZK80	80000	496	11.84	769	18.36	814	19.44	1209	28.85
AZK100	100000	641	15.30	951	22.70	1050	25.05	1543	36.83

注：1、供熱進風溫度為：新風工況0℃，回風工況21℃，熱水進水溫度60℃，出水50℃；

2、一定條件下，冷熱盤管可共用。

各功能段規格表

序號	各功能段名稱	簡圖	長度尺寸/mm	阻力/Pa	備注
1	新風段		500-1100	20-40	有檢修功能
2	檢修段		600-800	10
3	袋式過濾器段		400-650	50-100	需考慮檢修
4	表冷段		500-800	二排55 四排90 六排125
5	加熱盤管段		200-500	二排40 四排85
6	電加熱段		200-400	25
7	風機段		1100-2500	15	需考慮檢修
8	消聲段		600-1700	30	需考慮檢修
9	直接蒸發段（含水泵）		800-2400	100-150	需考慮檢修

注：以上各功能段可根據客戶要求增減。

常見功能段組合實例

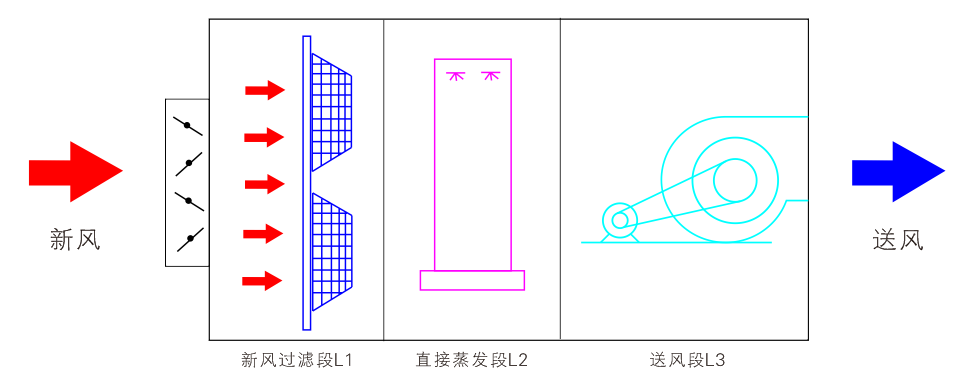

1標準機型：適用于一般的舒適性場所的機組

該類機組帶新風段、粗效過濾器、直接蒸發冷卻段、送風機段，具有功能簡單、節省空間、投資少等特點。

直接蒸發冷卻組合式空調機組

標準機組外形尺寸表

型號				AZK30	AZK50	AZK80	AZK100
風量 m3/h				30000	50000	80000	100000
機組		長	L（mm）	4250	4700	5700	6200
		寬	W（mm）	2250	3125	3750	4000
		高	H（mm）	2500	2625	3000	3250
		重量	kg	2635	3000	3665	3985
各功能段	新風過濾段	長	L1（mm）	1000	1000	1000	1000
	新風過濾段	重量	kg	415	600	735	835
	直接蒸發冷卻段	長	L2（mm）	1000	1200	1500	1800
	直接蒸發冷卻段	重量	kg	650	850	1050	1150
	送風段	長	L3（mm）	2250	2500	3200	3400
	送風段	重量	kg	1300	1550	1880	2000
進風口		寬	a（mm）	1250	1680	2250	2470
進風口		高	b（mm）	1670	2000	2470	2780
送風口		寬	c（mm）	1250	1450	2000	2250
送風口		高	d（mm）	1350	1530	2220	2470
補水管			D3（mm）	15	20	20	20
排水管			D4（mm）	50	50	50	50
溢水管			D5（mm）	25	25	25	25

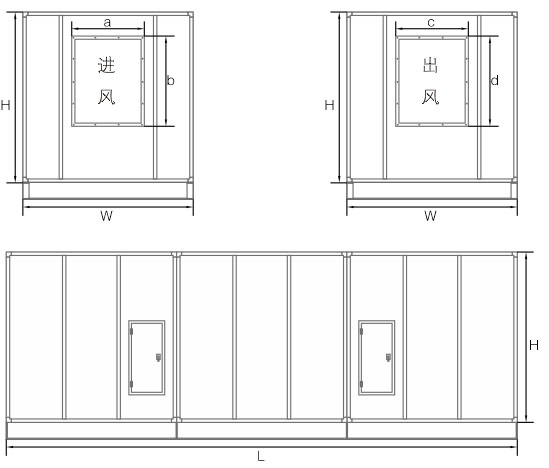

注：1、機組高度不包括底座高度，各尺寸定義見下圖；

2、機組實際尺寸將隨功能段的增減而變化。

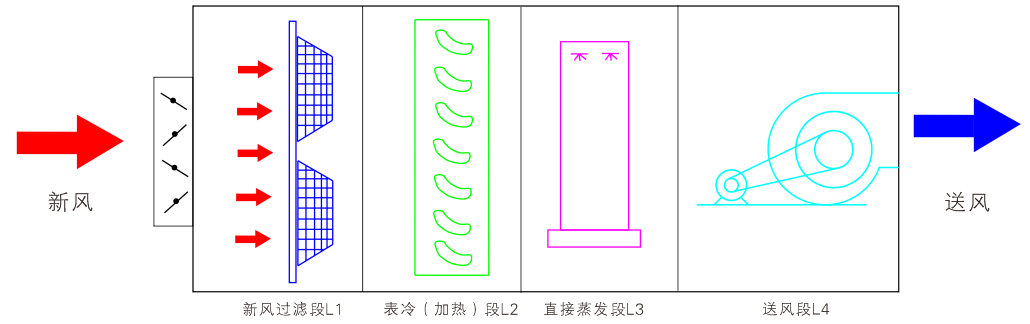

2多功能機型：適合舒適性要求較高場所的機組

配置粗（中）效過濾器，冷（熱）盤管段、直接蒸發冷卻段和送風機段，送風溫度和空氣濕度可調，可滿足對空氣潔凈度和溫濕度有較高要求的場所。

直接蒸發冷卻組合式空調機組

多功能機組外形尺寸表

型號				AZK30	AZK50	AZK80	AZK100
風量 m3/h				30000	50000	80000	100000
機組		長	L（mm）	4250	4700	5700	6200
		寬	W（mm）	2250	3125	3750	4000
		高	H（mm）	2500	2625	3000	3250
		重量	kg	2635	3000	3665	3985
各功能段	新風過濾段	長	L1（mm）	1000	1000	1000	1000
	新風過濾段	重量	kg	415	600	735	835
	冷（熱）水管段	長	L2（mm）	1000	1200	1500	1800
	冷（熱）水管段	重量	kg	650	850	1050	1150
	直接蒸發冷卻段	長	L3（mm）	2250	2500	3200	3400
	直接蒸發冷卻段	重量	kg	1300	1550	1880	2000
	送風段	長	L4（mm）	2250	2500	3200	3400
	送風段	重量	kg	1300	1550	1880	2000
進風口		寬	a（mm）	1250	1680	2250	2470
進風口		高	b（mm）	1670	2000	2470	2780
送風口		寬	c（mm）	1250	1450	2000	2250
送風口		高	d（mm）	1350	1530	2220	2470
補水管			D3（mm）	15	20	20	20
排水管			D4（mm）	50	50	50	50
溢水管			D5（mm）	25	25	25	25
