廣東澳藍空調科技有限公司
聯系人：李小姐
手 機：18925577465（微信同號）
網 址：gzinflatable.cn
地 址：廣東省東莞市南城街道水濂景觀路南城段237號2棟101室
類別：蒸發冷卻空調機組
關鍵詞：空調機,機組,空調,蒸發,專用,間接
點擊率：
發布時間：2021-09-03 09:23:21
全國服務熱線：0769-82169005
產品特點:
數據中心專用-間接蒸發冷卻空調機組能效比高于15 kW/kW，與傳統空調系統相比節電≥59%，具有初投資小、運行費用低、回收周期快等優點。
設備結構緊湊堅固、占地少、操作簡單，維護方便
采用中央控制器可實現風量自動調整，在干燥地區可單獨使用，在高濕地區可與傳統空調系統聯動。
可實現多臺機組群控功能，具有自動設置輪流工作等功能。
利用可再生循環自然能量，綠色環保。
與常見數據中心用熱管熱交換器相比，換熱效率可提高15%以上。
采用室內空氣內循環的工作方式，避免了室外空氣含塵量大的影響。
機組能在高于50℃環境中正常運行，而且與傳統空調不同的是，環境溫度越高，系統制冷能力越大。
結構與氣流組織示意圖

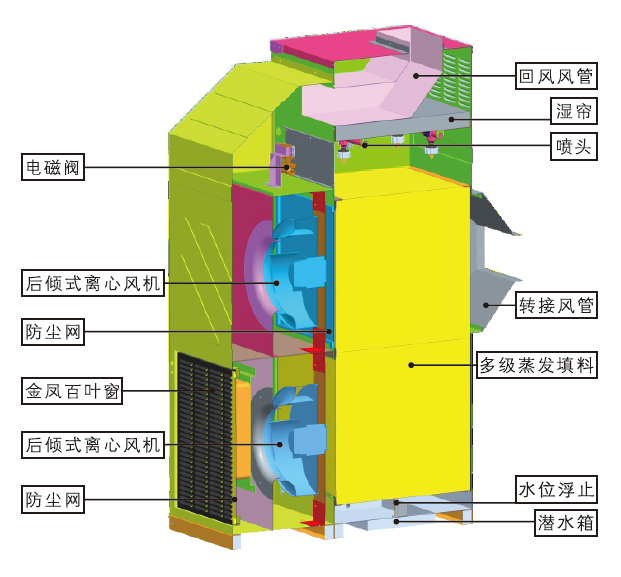

1結構示意圖

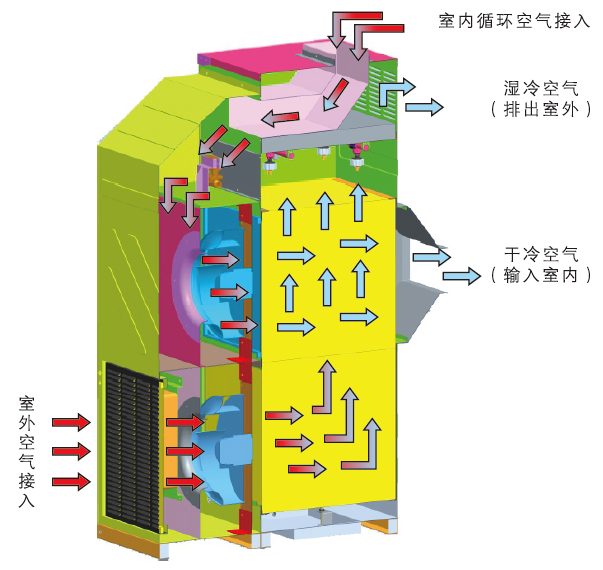

2氣流組織示意圖
常用機組快速選型表

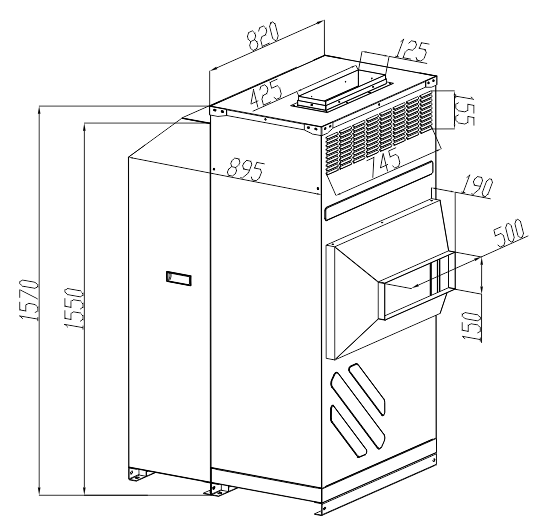

型號：AJL02-SZ
| 送風量（m3/h） | 2000 | 工況耗水量（L/h） | 15 |
| 新風制冷量（kW） | 10 |
外形尺寸 L*W*H(mm) |
820*895*1570 |
| 出口余壓（Pa） | 30 | 凈重 | 150 |
| 電源（V/Hz） | 220/50 | 噪聲dB（A） | 57 |
| 輸入功率（kW） | 0.55 | 進風口尺寸 | 668*475 |
| 能效比（kW/kW） | 18* | 回風口尺寸 | 425*125 |
| 功能 | 制冷+除濕 | 送風口 | 500*150 |
| 濕球效率（%） | 100 | 排風口尺寸 | 745*155 |
| 運行電流（A） | 1.7 | 電機類型 | 調速（調壓） |
| 新風份額（%） | 0-100% | 控制器類型 | 2016款液晶控制 |

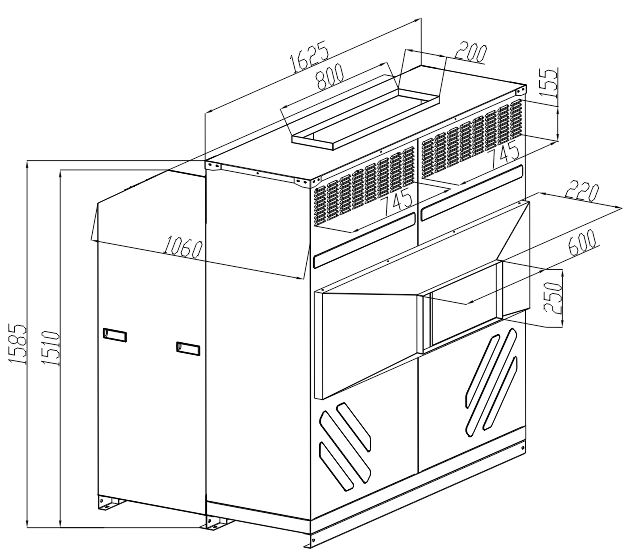

型號：AJL04-SZ
| 送風量（m3/h） | 4000 | 工況耗水量（L/h） | 30 |
| 新風制冷量（kW） | 20 |
外形尺寸 L*W*H(mm) |
1625*1060*1585 |
| 出口余壓（Pa） | 30 | 凈重 | 300 |
| 電源（V/Hz） | 220/50 | 噪聲dB（A） | 59 |
| 輸入功率（kW） | 1.25 | 進風口尺寸 | 1425*912 |
| 能效比（kW/kW） | 16 | 回風口尺寸 | 800*200 |
| 功能 | 制冷+除濕 | 送風口 | 600*200 |
| 濕球效率（%） | 100 | 排風口尺寸 | 745*155*2 |
| 運行電流（A） | 6.8 | 電機類型 | 調速（調壓） |
| 新風份額（%） | 0-100% | 控制器類型 | 2016款液晶控制 |

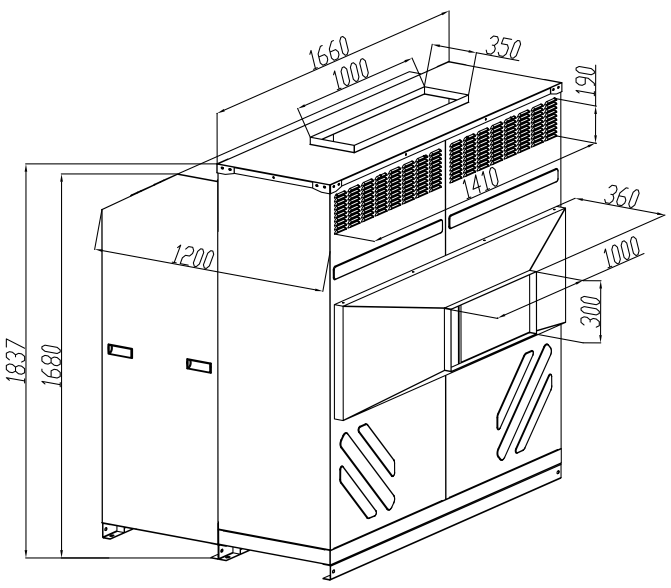

型號：AJL06-SZ
| 送風量（m3/h） | 6000 | 工況耗水量（L/h） | 45 |
| 新風制冷量（kW） | 30 |
外形尺寸 L*W*H(mm) |
1660*1200*1837 |
| 出口余壓（Pa） | 30 | 凈重 | 500 |
| 電源（V/Hz） | 380/50 | 噪聲dB（A） | 63 |
| 輸入功率（kW） | 2.0 | 進風口尺寸 | 1356*810 |
| 能效比（kW/kW） | 18* | 回風口尺寸 | 1000*350 |
| 功能 | 制冷+除濕 | 送風口 | 1000*300 |
| 濕球效率（%） | 100 | 排風口尺寸 | 1410*190 |
| 運行電流（A） | 3.7 | 電機類型 | 調速（調壓） |
| 新風份額（%） | 0-100% | 控制器類型 | 2016款液晶控制 |
機組出風溫濕度速查表
數據中心-間接蒸發冷卻空調機組出風溫濕度數據速查表
|
新風干球溫度/℃ 新風相對濕度/% |
10 | 15 | 20 | 25 | 30 | 35 | ||
| 20% | 產出氣流 | 干球溫度/℃ | 8.3 | 9.8 | 11.6 | 13.7 | 15.8 | 18.7 |
| 相對濕度/% | 95 | 95 | 95 | 95 | 92 | 86 | ||
|
30% |
產出氣流 | 干球溫度/℃ | 8.6 | 10.4 | 12.5 | 14.8 | 17.8 | 21.4 |
| 相對濕度/% | 95 | 95 | 95 | 95 | 91 | 73 | ||
| 40% | 產出氣流 | 干球溫度/℃ | 8.9 | 11.1 | 13.6 | 16.3 | 19.9 | 23.8 |
| 相對濕度/% | 95 | 95 | 95 | 91 | 80 | 63 | ||
| 50% | 產出氣流 | 干球溫度/℃ | 9.2 | 11.8 | 14.4 | 17.8 | 21.9 | / |
| 相對濕度/% | 95 | 95 | 95 | 91 | 75 | / | ||
| 60% | 產出氣流 | 干球溫度/℃ | 10.1 | 12.5 | 15.4 | 19.4 | 23.7 | / |
| 相對濕度/% | 95 | 95 | 93 | 82 | 63 | / | ||
| 70% | 產出氣流 | 干球溫度/℃ | 10.6 | 13.2 | 17.1 | 20.9 | / | / |
| 相對濕度/% | 95 | 95 | 95 | 75 | / | / | ||
| 80% | 產出氣流 | 干球溫度/℃ | 11 | 14 | 17.7 | 22.3 | / | / |
| 相對濕度/% | 95 | 95 | 92 | 69 | / | / | ||
| 90% | 產出氣流 | 干球溫度/℃ | 11.5 | 14.6 | 12.5 | 23.7 | / | / |
| 相對濕度/% | 95 | 95 | 85 | 63 | / | / | ||
注：1、新風工況：由當?shù)貧夂驔Q定；
2、回風工況：干球溫度24℃、相對濕度為60%。

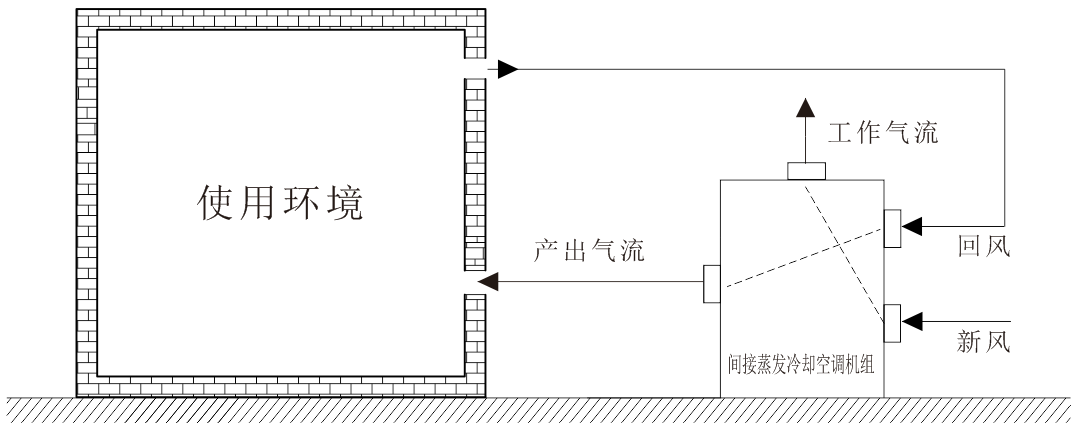

系統安裝示意圖
設計選型與安裝注意事項
1 設計選型注意事項
一、送風量計算
送風量主要由機房熱負荷和室外氣候參數決定。
（1）在分析應用地區的全年典型逐時氣候參數的基礎上，根據不利氣候參數確定數 據中心專用-間接蒸發冷卻空調機組的制冷量及送風量；
（2）如采用與機械制冷設備聯合工作方式，建議采用年平均氣候參數確定間接蒸發冷卻空調機組的送風量。
二、水源的選擇
水源宜采用市政自來水，水壓應符合安裝使用說明書的要求。如采用其他水質低于自來水的水源，應采取過濾、凈化等處理措施。
三、訂貨選型說明
1、訂貨時應注明設備安裝位置及管道布置圖。
2、必要時，注明環境在不同時段的溫度和濕度。
2 安裝使用注意事項
一、安裝注意事項
1、機組應安裝于通風良好的環境中，避免靠近煙筒、發電機、鍋爐、等易產生酸性氣體或排熱量或排濕量較大的地方。
2、機組應按要求留有維護保養的空間，相鄰機組操作面間的間距不得小于設備的寬度；其余空間間距不得小于600mm。室外安裝時，應配遮雨棚，遮雨棚的邊緣應超出機組600mm以上，高度應高出機組1000mm以上。
3、機組應安裝在水泥平臺上，并用膨脹螺栓固定，機組的減震墊厚度不少于2公分；
4、機組與風機箱或管道的連接應采用帆布軟接過渡；
5、室內安裝的機組，應有足夠的新風進氣口，若客觀限制，應設管道進風；其排出的熱氣應用風道排到室外，排氣口不應設置在新風進氣口同側，若客觀限制，應將排風口設置在新風口的上面，兩個風口的高差不得小于2000mm,且排風口的防風罩不得朝下。
6、風管的安裝施工應符合相關規范要求。
7、機組應有可靠的接地措施。
二、使用注意事項
1、機組所有電控原件及保護裝置已經過廠家的嚴格檢測，各運行參數均已設定完畢，用戶在檢查及維護時請勿自行更改或拆卸。運行時若有異?，F(xiàn)象，請及時檢查或通知廠家處理。
2、機組使用電源為：380V/3PH/50Hz或220V/1PH/50Hz，電壓偏差不超過±10%。
3、機組應有專業人員，專職管理運行，運行中應經常定期檢查機組的運行狀況，一旦發現異?，F(xiàn)象要及時排除故障，在故障未排除前不得開機運行，如強行運行必將對機組造成傷害。
4、新機組在運
