1）功能多樣，可根據需要任意分段組合；結構新穎美觀，安裝容易，維修方便
2），運行可靠
◆ 制冷部件、控制元器件、水泵風機等運轉部件均采用國際品牌，品質可靠；
◆ 采用智能控制、人機界面和標準的通訊協議，控制穩定、精度高；
◆ 保護裝置齊全，運行穩定可靠。
3）專業防腐防銹設計，使用壽命長
◆ 換熱器采用鈦管制作，永不生銹；
◆ 箱體空間密閉，無鼠患蟲咬之虞；
◆ 水箱采用PP材料注塑成型，管路系統為PPR無縫焊接，溶液永不泄漏。
4）選配，運行范圍廣，適用性強
◆ 內置除濕加速器，利用自身的熱量，就可以大大提高了開機除濕的速度；
◆ 內置除濕再生平衡器，無需外置補充水，避免水質軟化的煩惱。

適用條件

◆ 室內無排風可利用，或排風量小于70%送風量；

◆ 空調場所可提供14/19℃高溫冷水及50/45℃熱水；

◆ 應用環境溫度：-5℃~40℃。

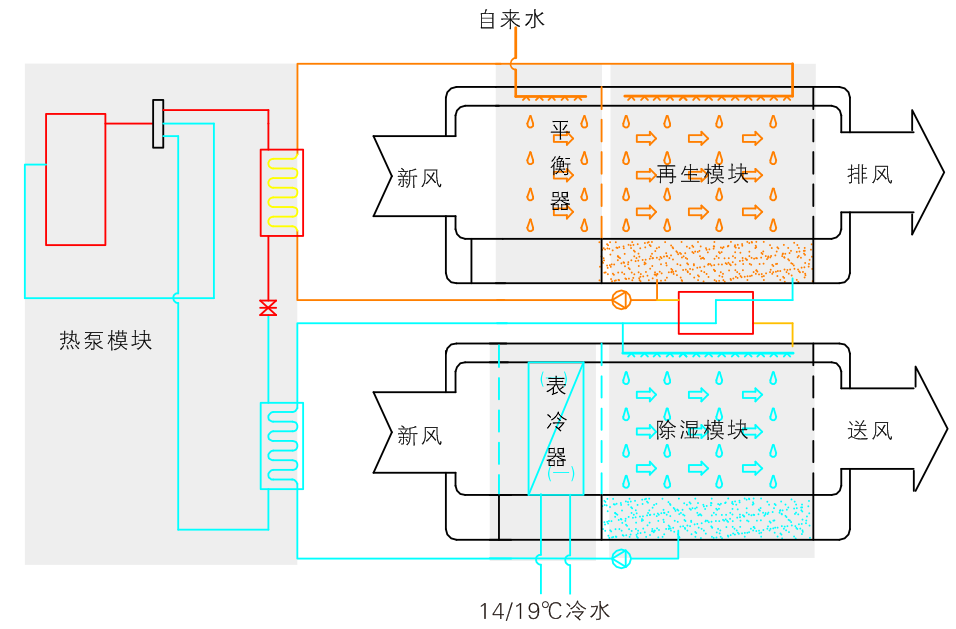

工作原理

熱泵式預冷型溶液調濕新風機組

機組特點

1）功能多樣，可根據需要任意分段組合；結構新穎美觀，安裝容易，維修方便
2），運行可靠
◆ 制冷部件、控制元器件、水泵風機等運轉部件均采用國際品牌，品質可靠；
◆ 采用智能控制、人機界面和標準的通訊協議，控制穩定、精度高；
◆ 保護裝置齊全，運行穩定可靠。
3）專業防腐防銹設計，使用壽命長
◆ 換熱器采用鈦管制作，不易生銹；
◆ 箱體空間密閉，降低鼠患蟲咬之虞；
◆ 水箱采用PP材料注塑成型，管路系統為PPR無縫焊接，溶液不易泄漏。
4）選配，運行范圍廣，適用性強
◆ 內置除濕加速器，利用自身的熱量，就可以大大提高了開機除濕的速度；
◆ 內置除濕再生平衡器，無需外置補充水，減少水質軟化的煩惱。

機組性能參數表

機組型號 （PD（V）F）□□	02	03	04	05	06	08	10	12	15	20
電源型式	3PH-380V-50Hz
送風量 m3/h	2000	3000	4000	5000	6000	8000	10000	12000	15000	20000
排風量 m3/h	1300	2000	2600	3300	3900	5200	6500	7800	10000	13000
制冷量 kW	42	63	84	106	126	168	209	253	336	418
除濕量 kg/h	41	62	83	103	124	165	206	248	330	412
制熱量 kW	27	41	54	68	81	108	135	162	216	270
加濕量 kg/h	16	24	33	41	49	65	82	98	130	164
噪音 DB（A）	3.5	6.2	8.4	10.5	12	14.8	18.4	23.8	29.6	36.8
制冷系統
壓縮機型式	全封閉渦旋式壓縮機
節流方式	外平衡式熱力膨脹閥
制冷劑類型	R407C
冷熱盤管
型式	板翅式換熱器
供冷量 kW	33	49	63	79	96	130	163	193	260	326
供熱量 kW	27	41	54	68	81	108	135	162	216	270
冷水流量 m3/h	5.7	8.4	10.8	13.5	16.5	22.3	28.0	33.1	44.6	56.0
通風系統
送排風機類型	外轉子離心風機
過濾等級	初級（G4）
送風余壓 Pa	200	300	330	520	510	330	450	470	330	450
排風余壓 Pa	220	180	200	280	270	300	270	270	300	270
參考重量 kg	1550	1950	2100	2500	2900	3380	4150	5000	6510	7920

注：①名義制冷除濕工況：新風干球溫度36℃，相對溫度65%；送風干球溫度18℃，濕球溫度13.3℃（相對濕度59%，含濕量7.6g/kg）；冷

水供回水溫度14/19℃；

②名義制熱加濕工況：新風干球溫度-5℃，相對濕度50%；送風干球溫度18℃，濕球溫度13.7℃（相對濕度62%，含濕量8.0g/kg）；熱

水供回水溫度50/45℃；

③補充水源采用城市自來水即可，無需軟化水；

④機組風機可根據客戶余壓要求特殊裝置或配置變頻器；

⑤非標機組可致電本公司咨詢。

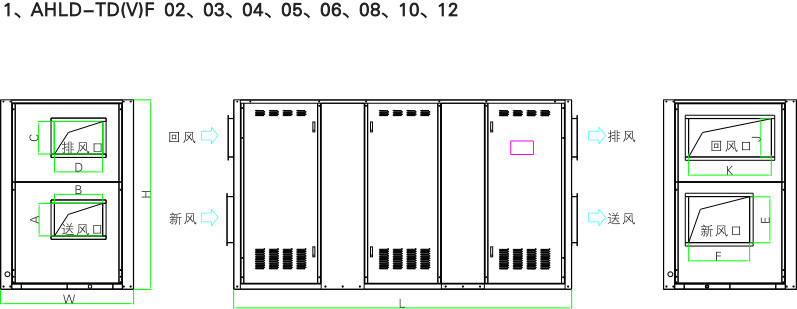

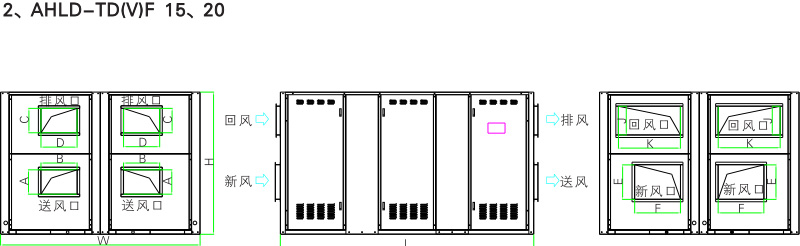

外形尺寸

熱泵式預冷型溶液調濕新風機組

機組型號 （TD（V）F）□□		02	03	04	05	06	08	10	12	15	20
L mm		2800	3300	3300	3700	3700	3700	3700	4100	3700	3700
W mm		1300	1500	1500	1850	1850	2300	2300	2300	4600	4600
H mm		2200	2300	2300	2400	2400	2700	2700	3000	2700	2700
送風口	A mm	200	200	200	240	240	350	400	400	350	400
	B mm	310	330	380	360	360	455	527	527	455	527
	數量	1								2
排風口	C mm	150	200	200	200	200	300	350	350	300	300
	D mm	290	310	350	380	380	450	515	515	450	450
	數量	1								2
新風口	E mm	500	600	600	680	680	750	750	950	750	750
	F mm	500	700	700	900	900	1200	1200	1300	1200	1200
	數量	1								2
回風口	J mm	300	400	400	400	400	500	500	650	500	500
	K mm	900	1100	1100	1500	1500	1800	1800	1900	1800	1800
	數量	1								2

注：本公司產品不斷更新改進，表中數據若有改變，怒不另行通知。

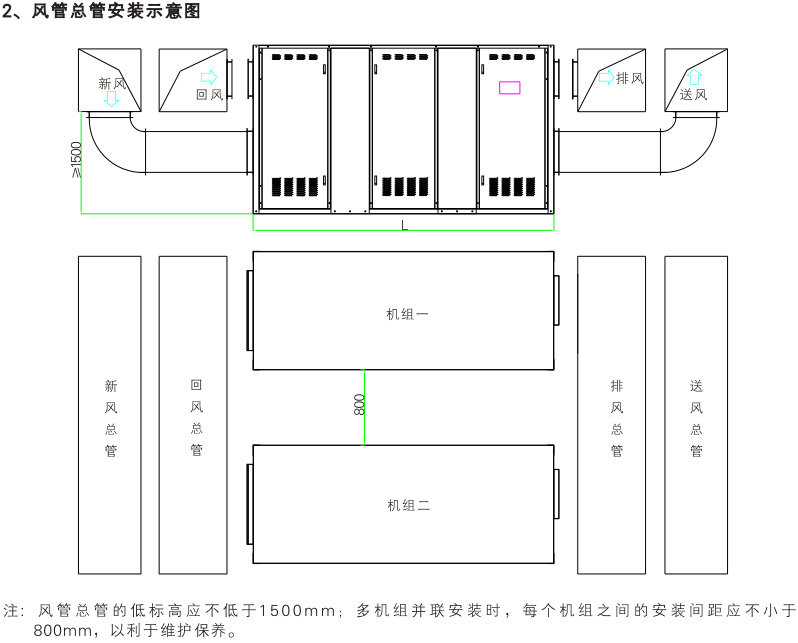

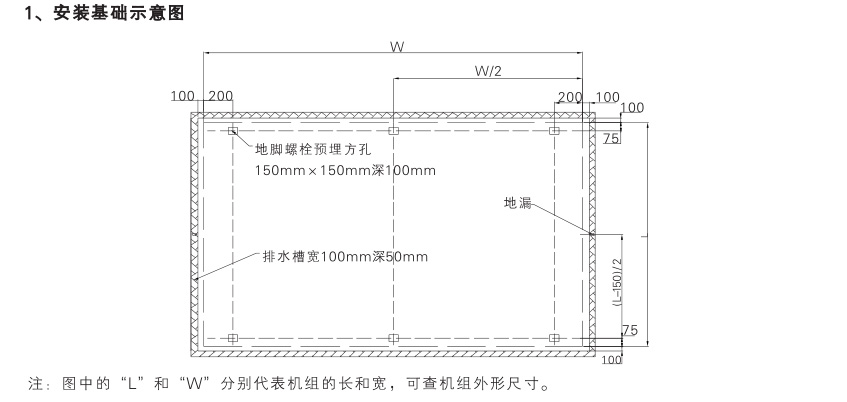

安裝示意圖

熱泵式預冷型溶液調濕新風機組
